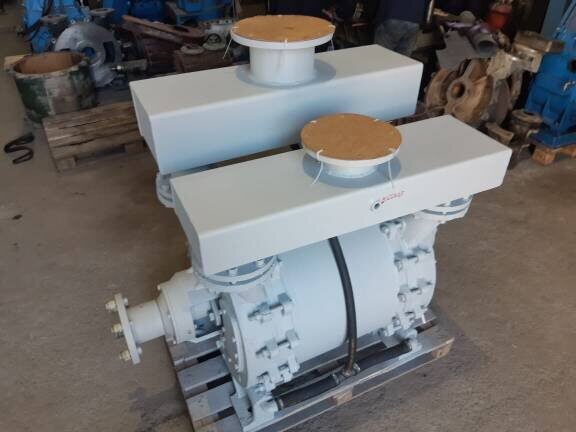

Производство вакуумных насосов ВВН2-25СМ

3НВР-1ДМ (8-9) , 3НВР-1ДМ (10-11) , далее

Вакуумные насосы ВВН2-25СМ, производительностью 25 м3/мин, применяются для откачивания воздуха, газов и паров химически активных и неактивных, механически чистых и частично загрязненных (размер твердых частиц 0,1 мм). Исполнение 2 означает, что производительность насосов указана при номинальном абсолютном давлении всасывания 10,132 кПа (76 мм.рт.ст.). Исполнение (СМ) означает С-насос изготовлен предприятием ООО НПП СПЛАВ. М – модернизированный. Вакуумные насосы ВВН2 (СМ) предназначены в основном для пищевой, химической, металлургической и строительной промышленности. Степень кислотности РН при 20⁰С 6 – 7,5.

Насосы ВВН2-25СМ являются полными аналогами насосов 200-SZ0-500-500-LC-00.

Материальное исполнение насосов корпус, крышки корпуса, колесо, газораспределительные плиты из серого чугуна. Вал из конструкционной стали.

Уплотнение вала мягкое, шнуровое.

Водокольцевые вакуумные насосы ВВН2-25СМ горизонтальные машины двухстороннего действия. В зависимости от того, является-ли газ всасываемым или вытесняемым на обоих сторонах или на одной стороне рабочего колеса, вакуумные насосы делятся на односторонние и двухсторонние.

Статор вакуумного насоса составляет тонкостенное тело цилиндрической формы. По отношению к статору ротор уложен с эксцентриситетом. Ротор вакуумного насоса состоит из рабочего колеса, закрепленного на валу, и втулок. Уплотнение вала мягкими шнуровыми сальниками.

Технические и габаритные характеристики
